Mesas y placas

Dibujar el soporte de tu circuito

Crea primero una sala. Después mide la mesa o placa sobre la que montarás el circuito.

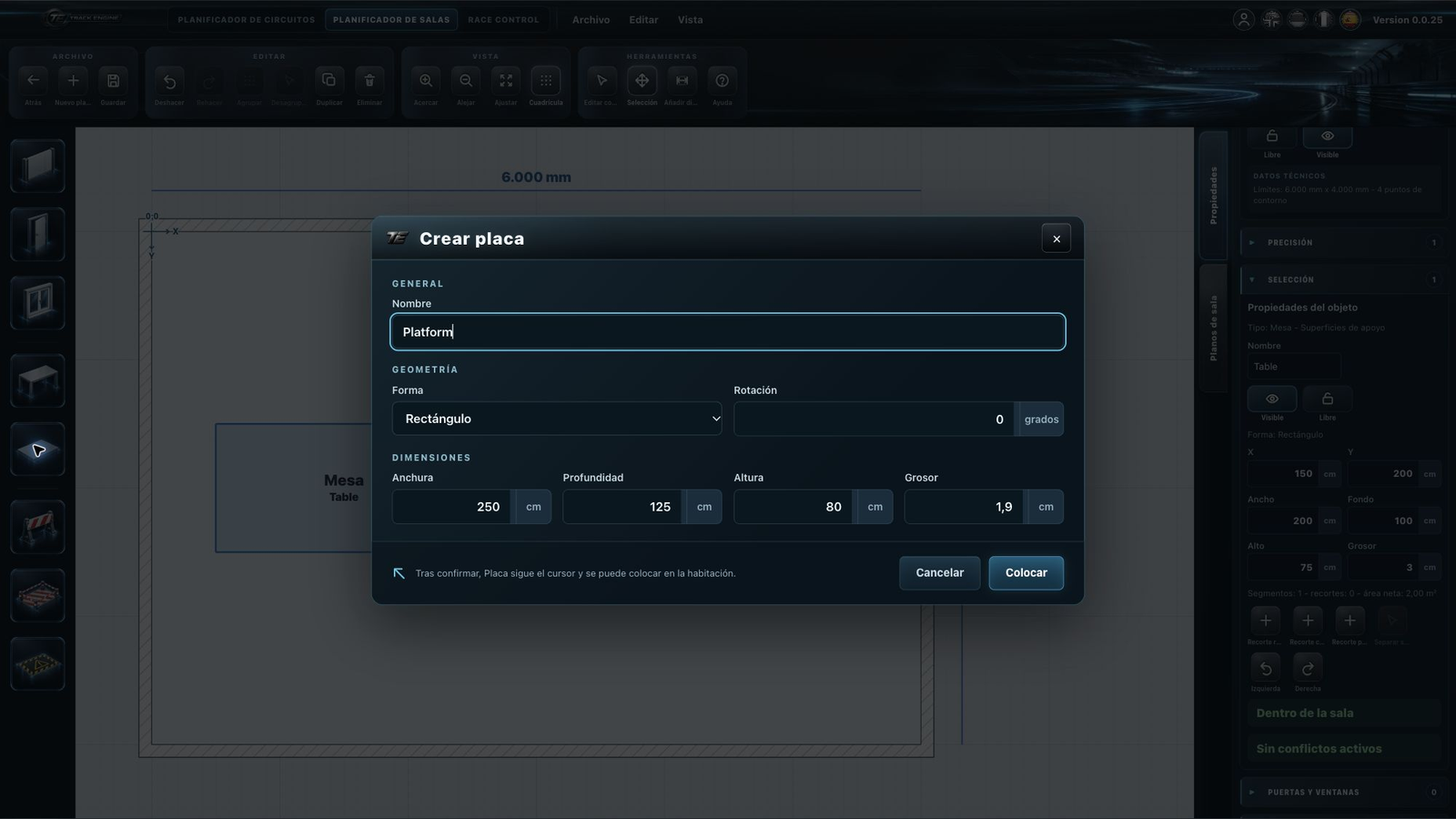

1. A la izquierda, elige «Añadir mesa» o «Añadir placa».
2. Escribe un nombre y selecciona la «Forma» adecuada.
3. Introduce las medidas indicadas. Ten en cuenta la unidad junto a cada campo.
4. Confirma con «Colocar» y haz clic en la posición deseada dentro de la sala.

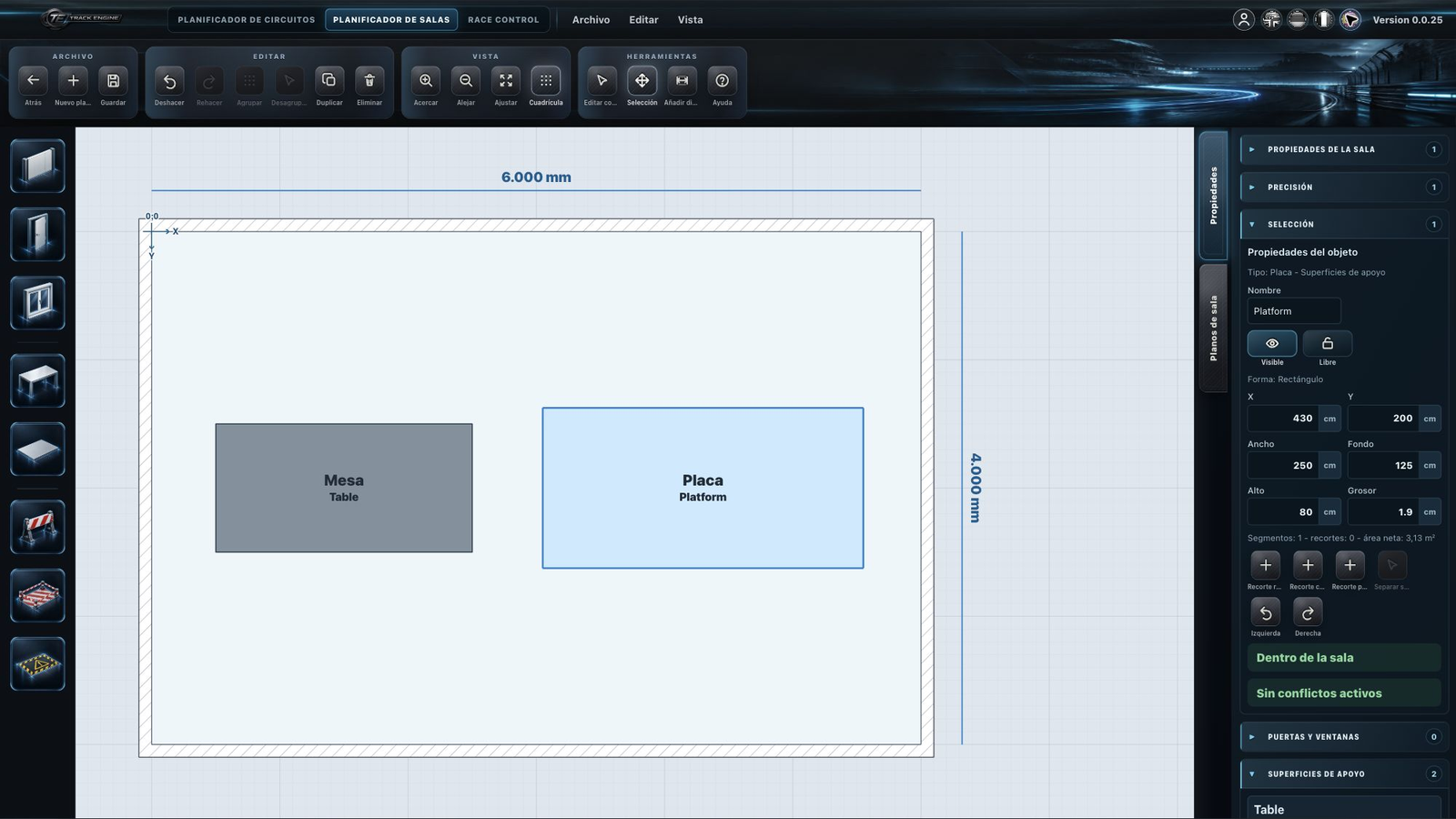

5. Selecciona la superficie. Lee a la derecha las medidas y el área neta.
6. Elige «Guardar plano de sala».

La mesa o placa aparece en la posición elegida.

Si no funciona

Si el objeto aún sigue al puntero, haz clic en la sala para colocarlo. Si no puedes moverlo, comprueba si está bloqueado.

Mesa o placa

Una Mesa representa tu mueble. Una Placa es una superficie de apoyo plana e independiente, como un tablero sobre una mesa, unos caballetes u otra estructura de soporte. Puedes dibujarlas por separado y dar a cada una sus medidas.

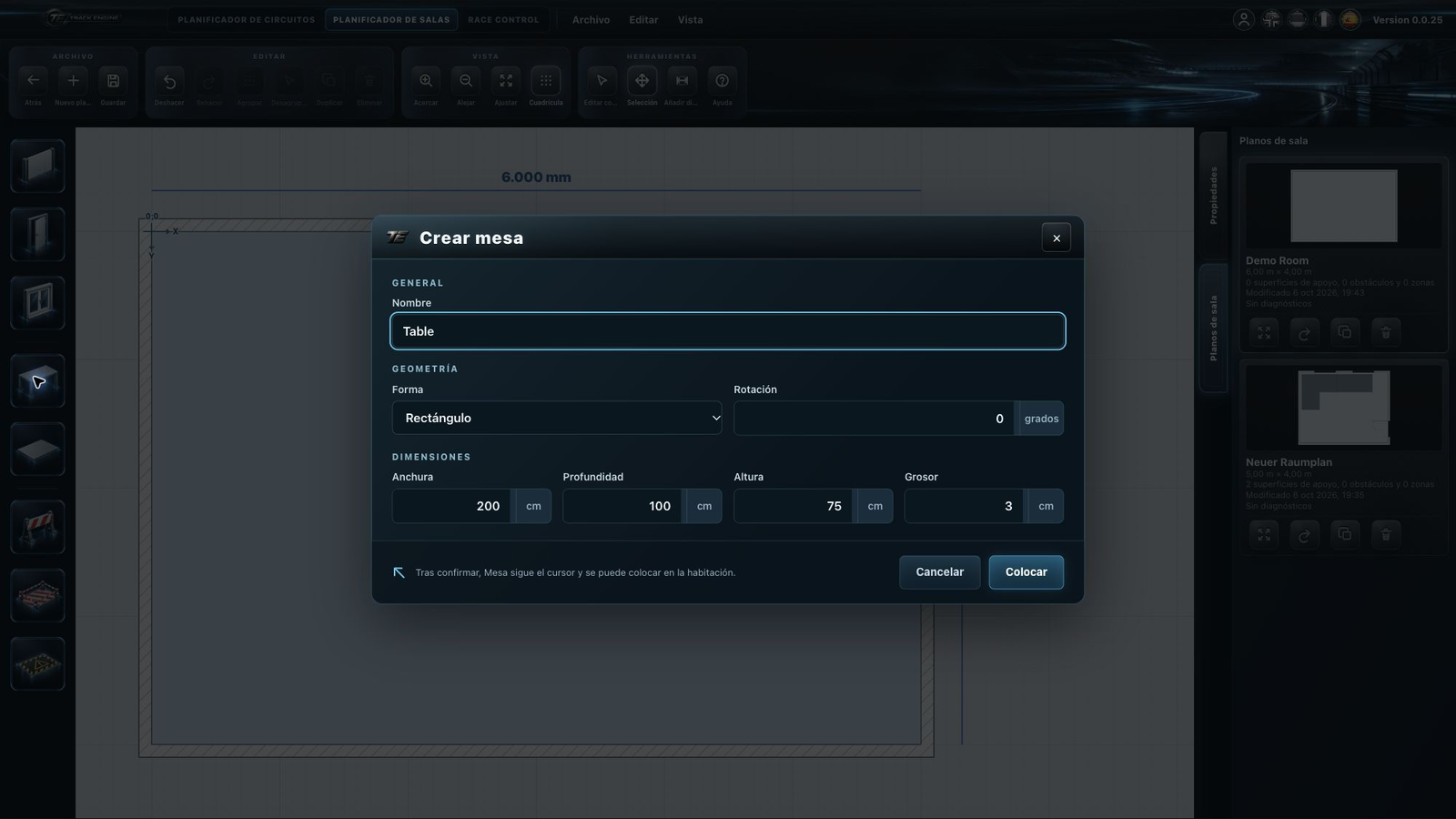

Mesa

Insertar aquí

Plataforma

Insertar aquí

Elegir la forma

Al crear la superficie puedes elegir «Rectángulo», «Forma L», «Forma U» o «Polígono». En las formas L y U, introduce también las medidas del recorte. En «Polígono», elige el número de vértices y dibuja después la superficie en la sala.

«Rotación» gira una forma predefinida. La altura y el grosor describen tu soporte real.

Comprobar el área utilizable

Al seleccionar una superficie se muestra su área neta. Los recortes se descuentan del área total. En el sistema métrico, el área se muestra en metros cuadrados.

Por ejemplo, una placa rectangular de 200 × 100 cm sin recortes tiene un área de 2 m².

Colocar varias superficies

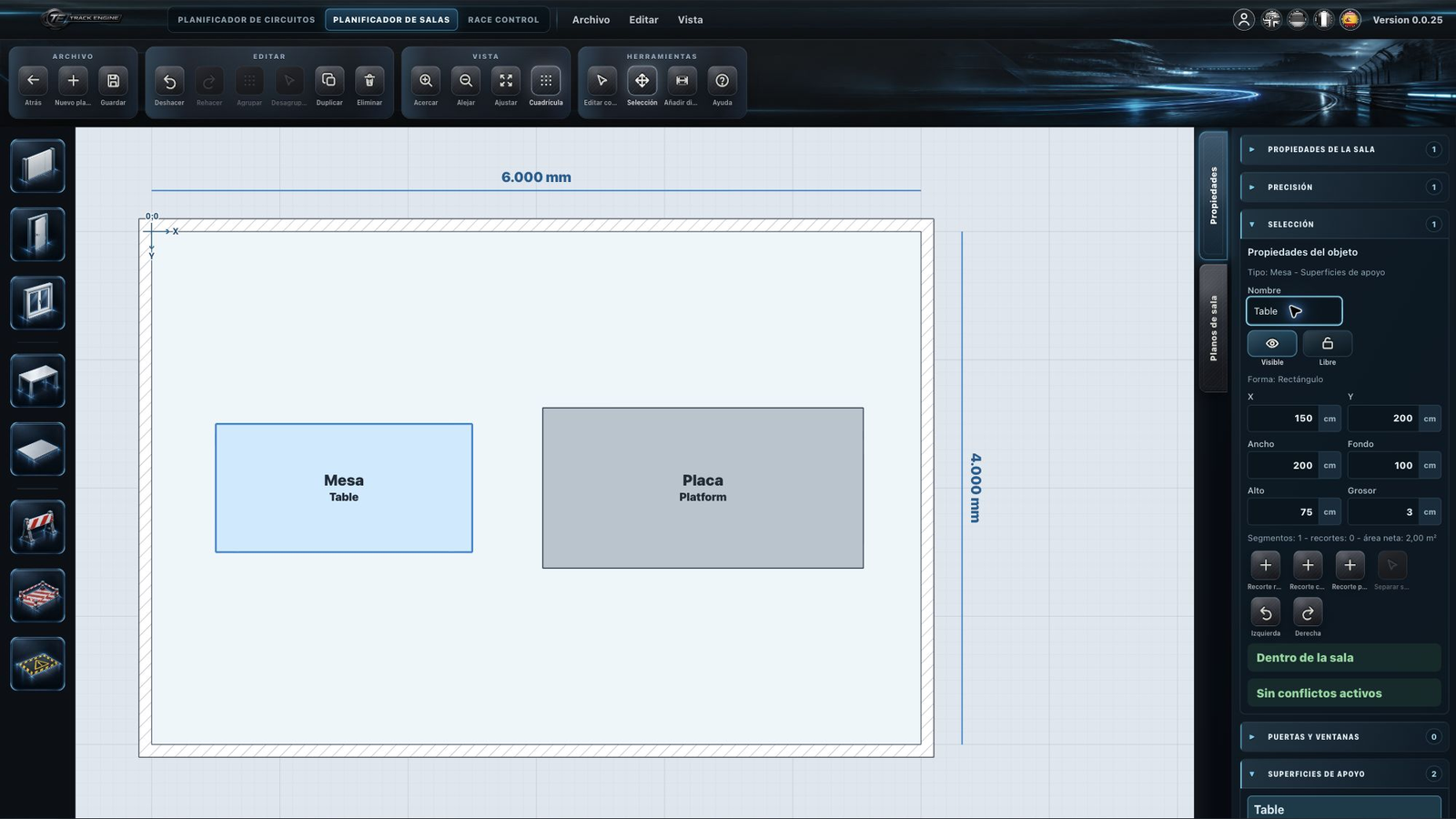

Dibuja las mesas o placas con sus medidas reales. Colócalas como estarán en la habitación. Selecciona una superficie para ajustar con más precisión su posición y las medidas disponibles a la derecha.

El área no lo es todo

Una placa larga y estrecha puede tener la misma área que una cuadrada. Tu circuito no tiene por qué caber en ambas. Compara también la anchura, la profundidad y el contorno con el trazado.

Deja libres los recortes de las formas L y U. Bloquea las superficies terminadas para no moverlas por accidente. Añade los obstáculos y zonas restringidas reales, como un paso que deba quedar accesible.

Consulta De la sala al circuito para ver sala y circuito juntos. El plano se guarda en este navegador; consulta Primer plano de sala.
