Tische und Platten

Den Platz für Deine Bahn nachbauen

Lege zuerst einen Raum an. Miss dann den Tisch oder die Platte, auf der Deine Bahn stehen soll.

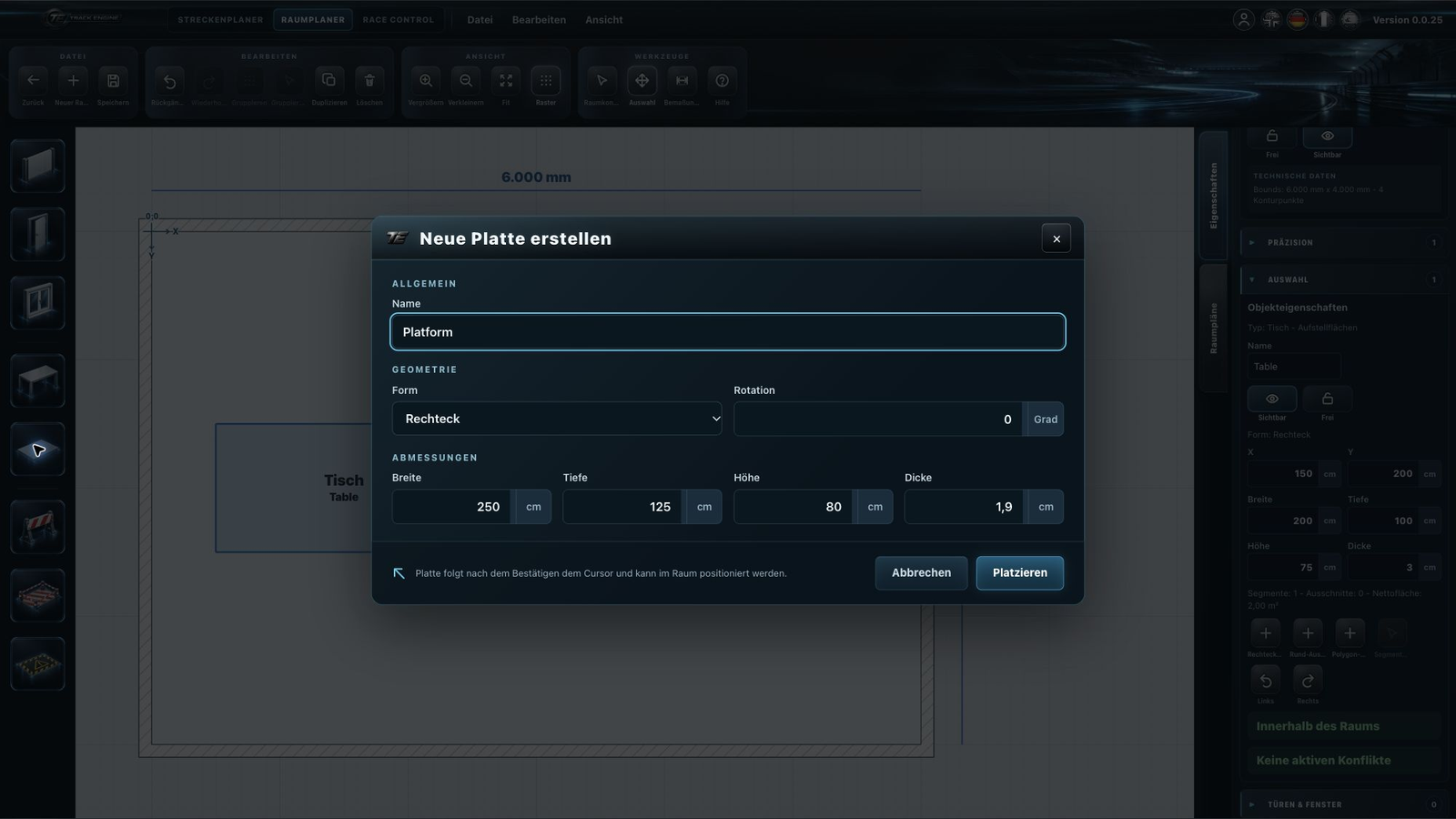

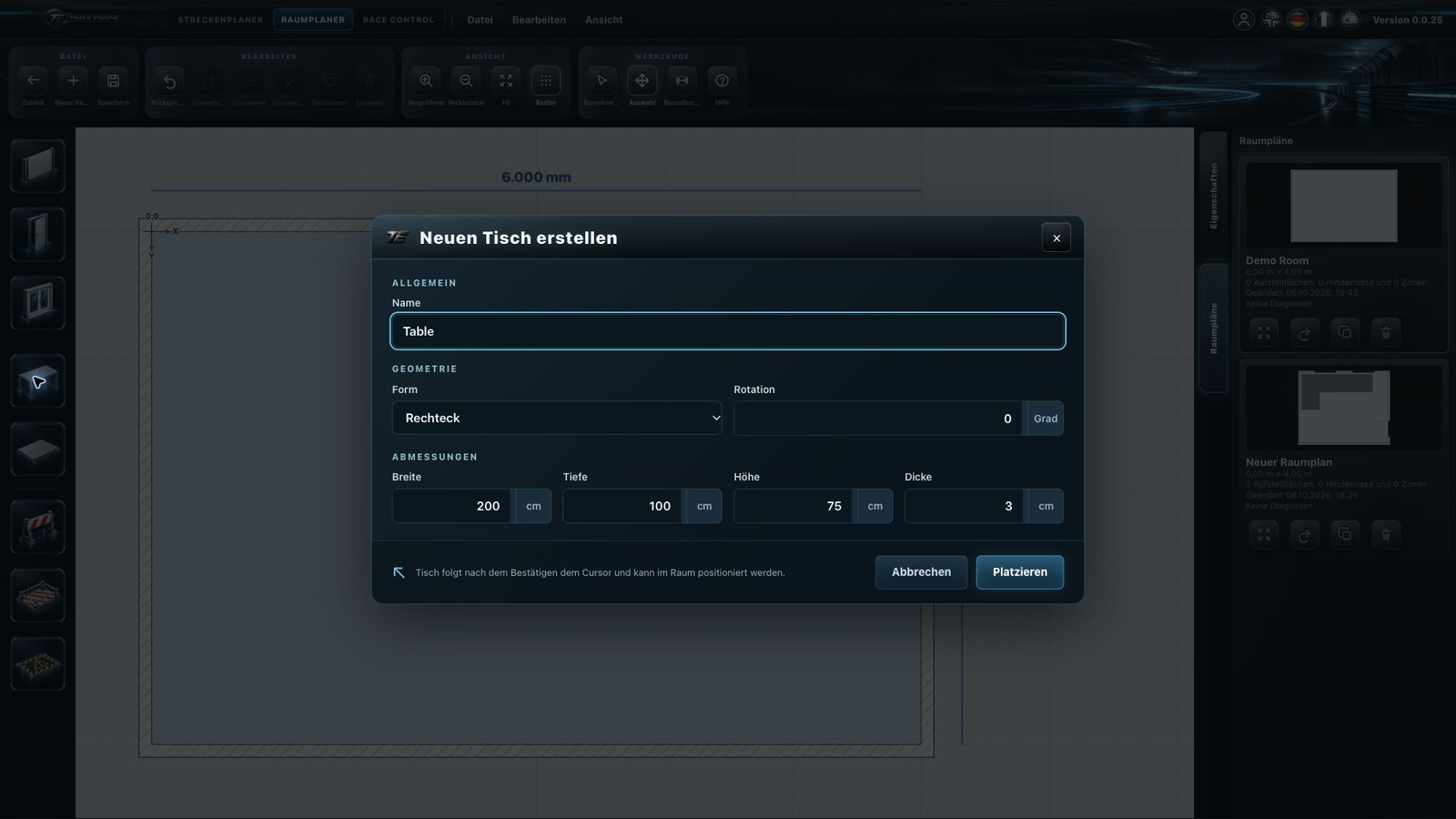

1. Wähle links „Tisch hinzufügen“ oder „Platte hinzufügen“.
2. Gib einen Namen ein und wähle unter „Form“ die passende Form.
3. Trage die angezeigten Maße ein. Achte auf die Einheit am Feld.
4. Bestätige mit „Platzieren“ und klicke im Raum auf die gewünschte Position.

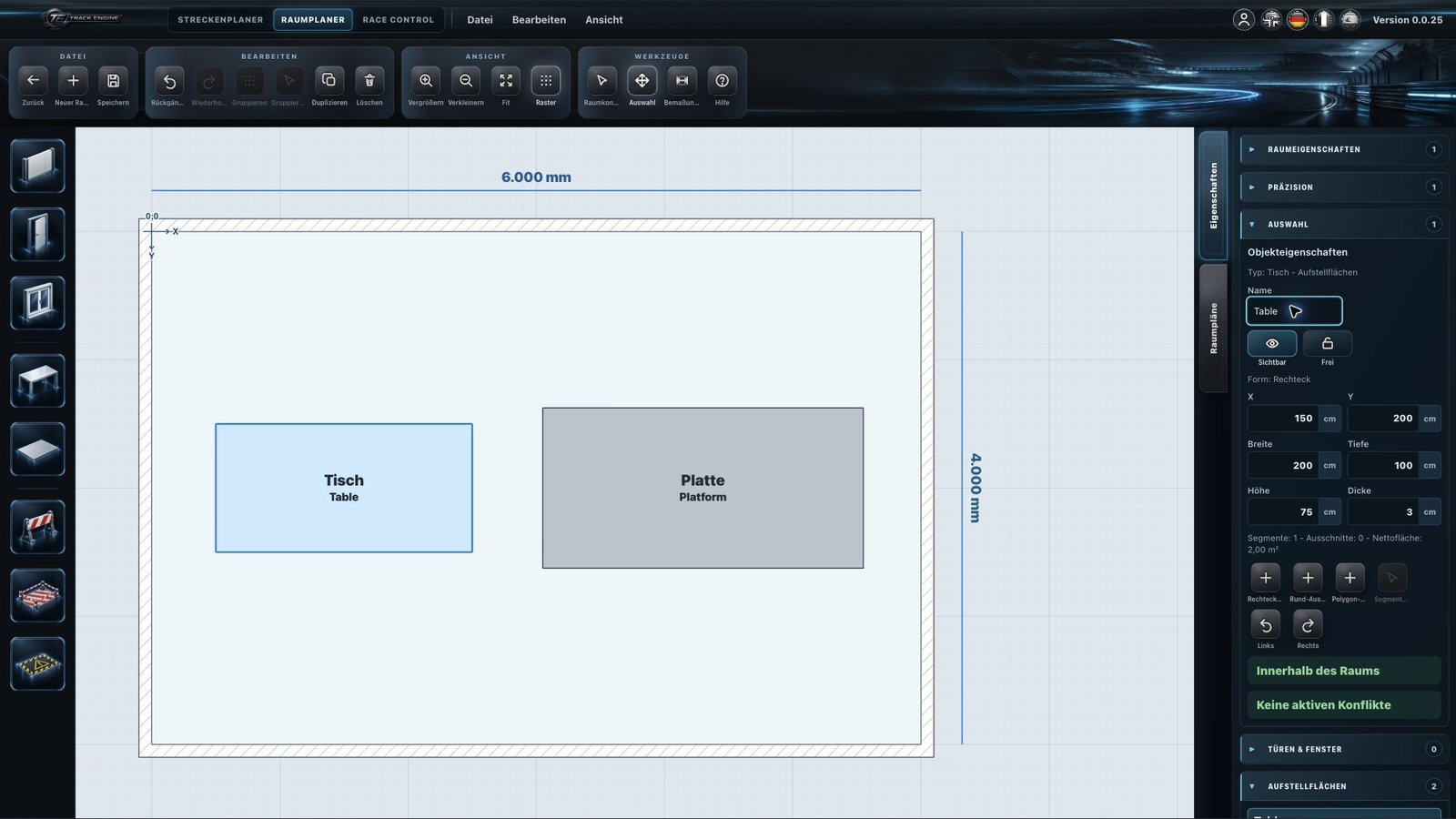

5. Wähle die Fläche aus. Lies rechts die Maße und die angezeigte Nettofläche ab.
6. Wähle „Raumplan speichern“.

Du siehst jetzt Deinen Tisch oder Deine Platte an der gewählten Stelle.

Wenn es nicht funktioniert

Folgt das Objekt noch dem Mauszeiger, klicke zum Platzieren in den Raum. Lässt es sich nicht verschieben, prüfe, ob es gesperrt ist.

Tisch oder Platte?

Ein Tisch steht für Dein Möbelstück. Eine Platte ist eine eigenständige flache Aufstellfläche, zum Beispiel eine Holzplatte auf einem Tisch, auf Böcken oder auf einem anderen Unterbau. Du kannst beide getrennt einzeichnen und ihnen eigene Maße geben.

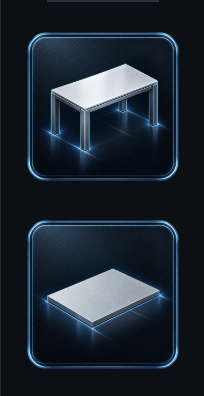

Tisch

Hier einfügen

Aufstellfläche

Hier einfügen

Die Form wählen

Beim Erstellen stehen „Rechteck“, „L-Form“, „U-Form“ und „Polygon“ zur Auswahl. Bei L- und U-Form gibst Du auch die Maße des Ausschnitts ein. Bei „Polygon“ legst Du die Zahl der Eckpunkte fest und zeichnest die Fläche anschließend im Raum.

Mit „Rotation“ drehst Du eine vorgegebene Form. Höhe und Dicke beschreiben Deine reale Aufstellfläche.

Die nutzbare Fläche prüfen

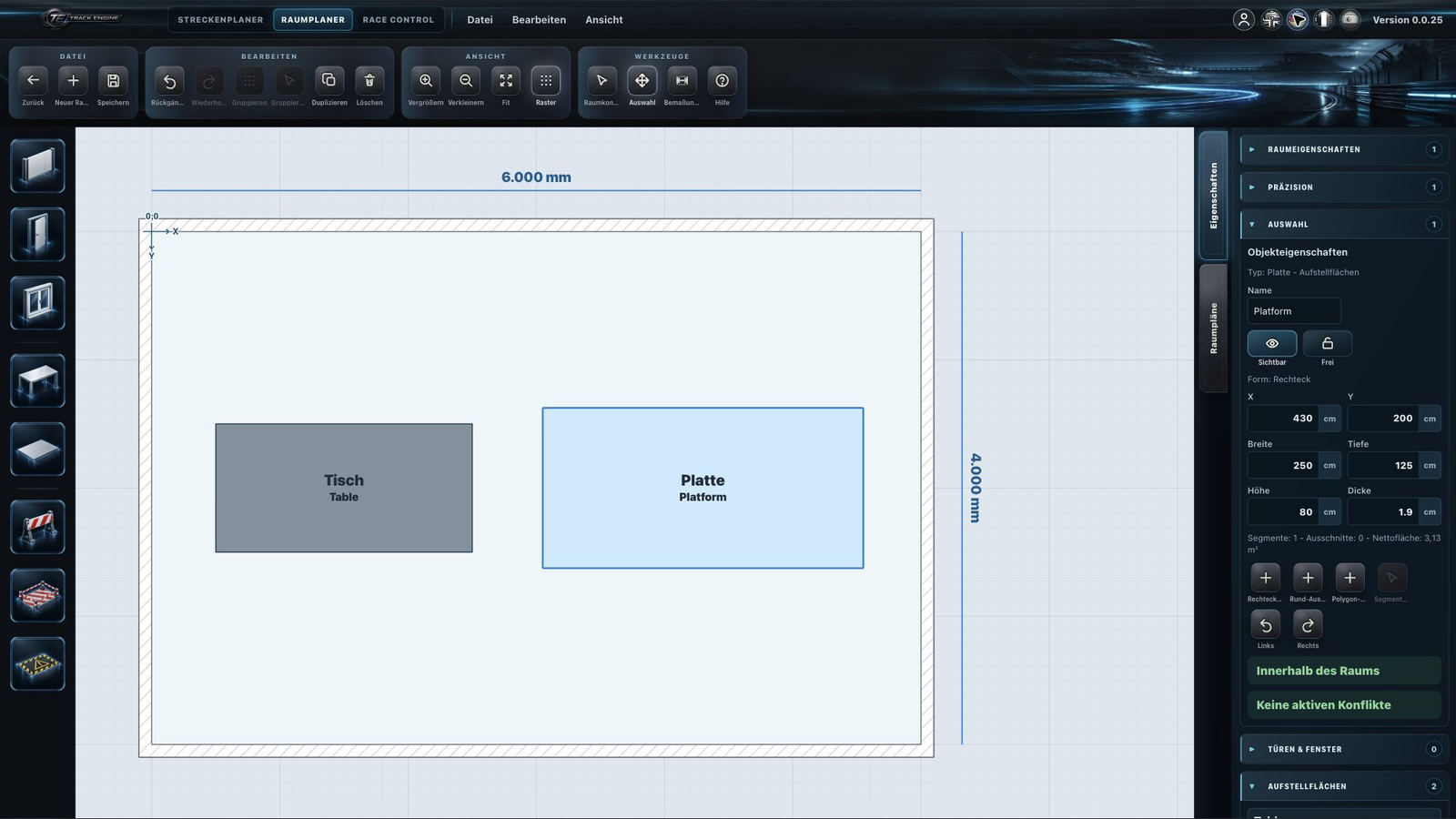

Bei einer ausgewählten Fläche zeigt der Raumplaner die Nettofläche an. Ausschnitte werden dabei von der Gesamtfläche abgezogen. In der metrischen Einstellung wird die Fläche in Quadratmetern angezeigt.

Beispiel: Eine rechteckige Platte von 200 × 100 cm hat ohne Ausschnitte eine Fläche von 2 m².

Mehrere Flächen passend anordnen

Zeichne mehrere Tische oder Platten mit ihren tatsächlichen Maßen ein. Positioniere sie so, wie sie später im Zimmer stehen. Wähle eine Fläche aus, um ihre Lage und die verfügbaren Maße rechts genauer anzupassen.

Fläche allein reicht nicht

Eine lange schmale Platte und eine quadratische Platte können dieselbe Fläche haben. Deine Bahn passt deshalb nicht automatisch auf beide. Vergleiche auch Breite, Tiefe und Umriss mit Deinem Layout.

Bei L- und U-Form bleiben die Ausschnitte frei. Sperre fertig platzierte Flächen, damit Du sie nicht versehentlich verschiebst. Ergänze reale Hindernisse und Sperrflächen, zum Beispiel eine Stelle, die zugänglich bleiben muss.

Wie Du Raum und Strecke zusammen ansiehst, erklärt Vom Raum zur Strecke. Dein Raumplan wird in diesem Browser gespeichert; mehr dazu unter Erster Raum.
