Tables et plaques

Reproduire le support de ton circuit

Crée d’abord une salle. Mesure ensuite la table ou la plaque sur laquelle ton circuit sera installé.

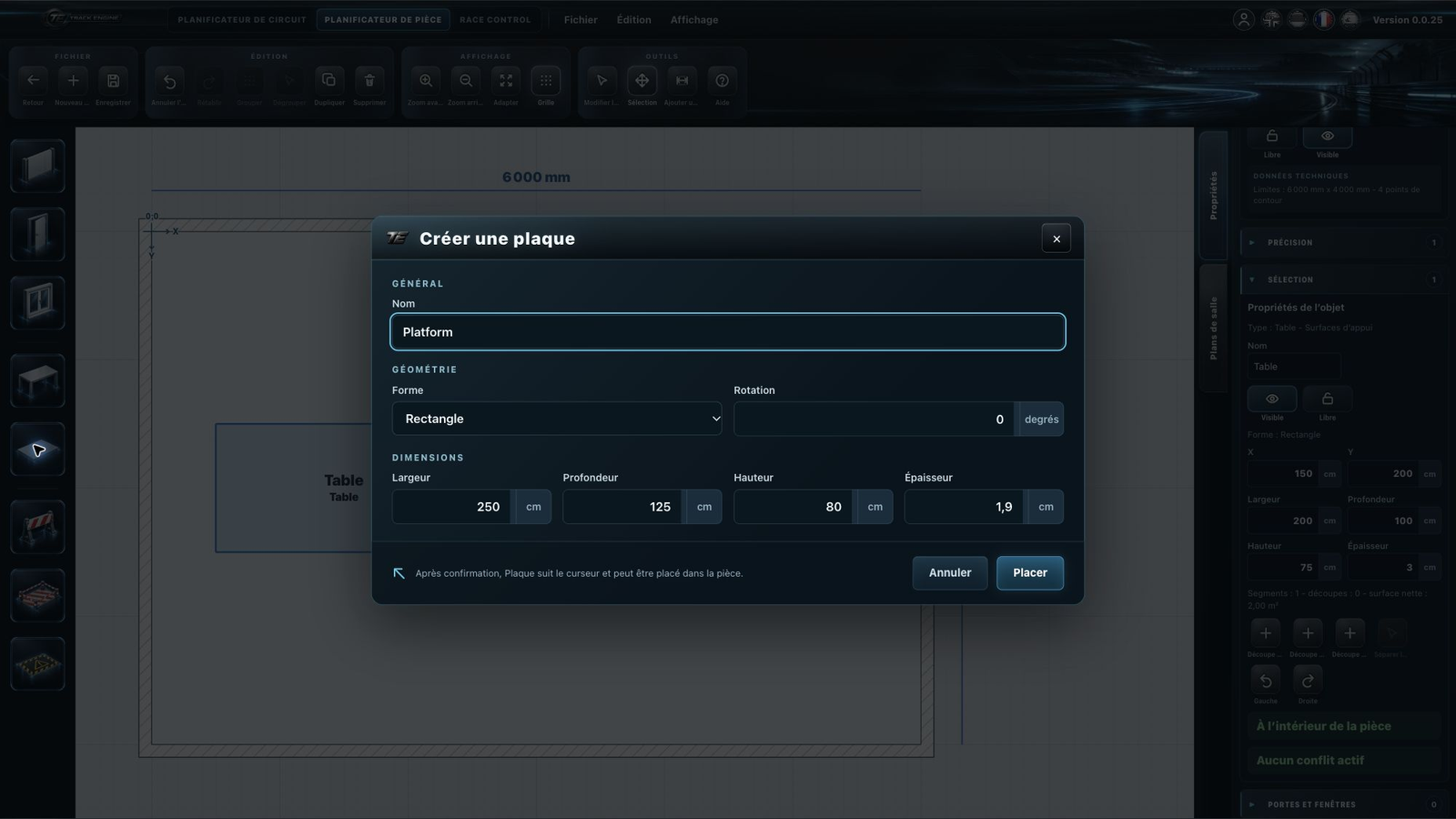

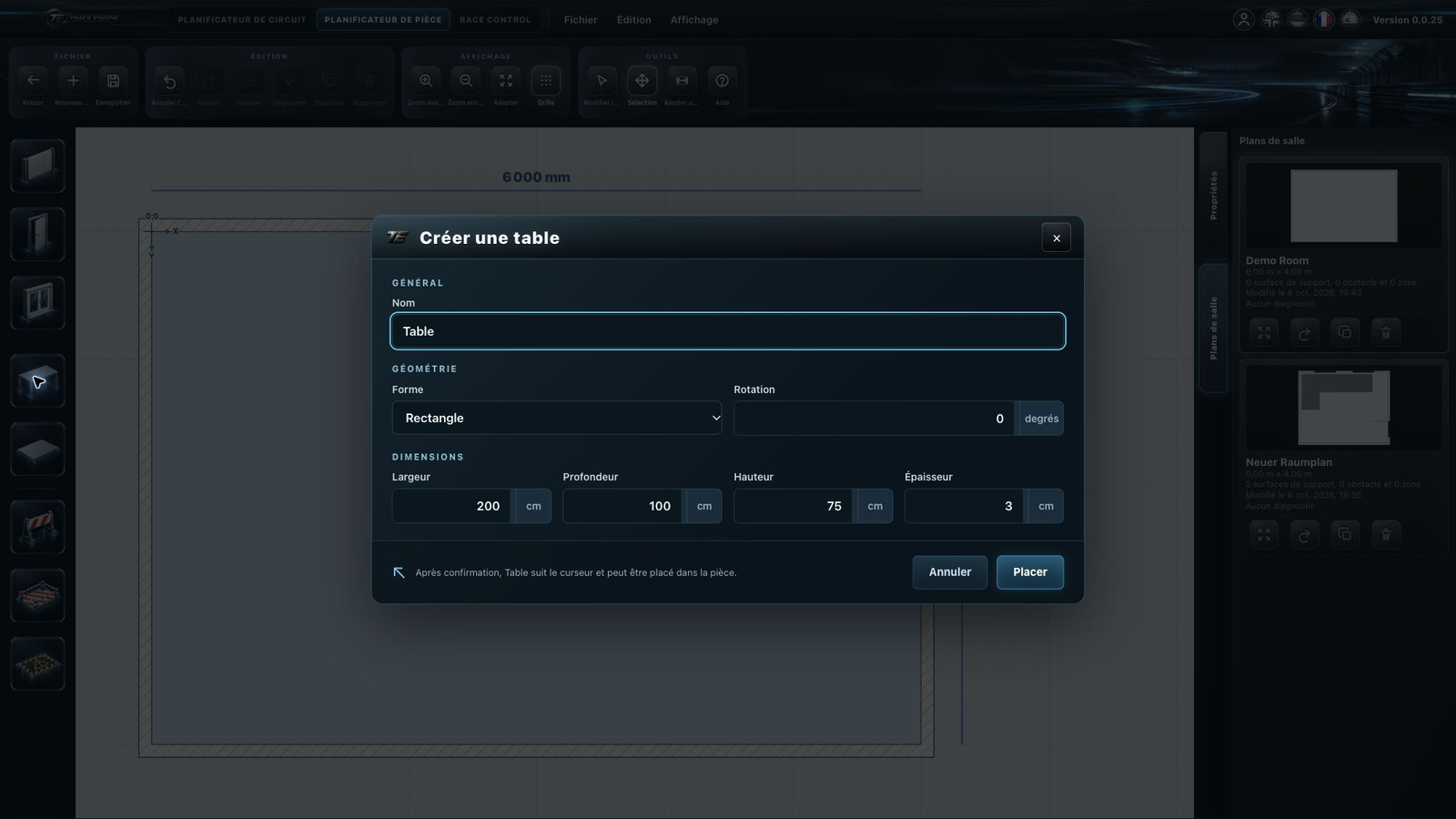

1. À gauche, choisis « Ajouter une table » ou « Ajouter une plaque ».
2. Donne un nom et choisis la « Forme » adaptée.
3. Saisis les dimensions demandées. Fais attention à l’unité à côté du champ.
4. Confirme avec « Placer », puis clique à l’endroit voulu dans la salle.

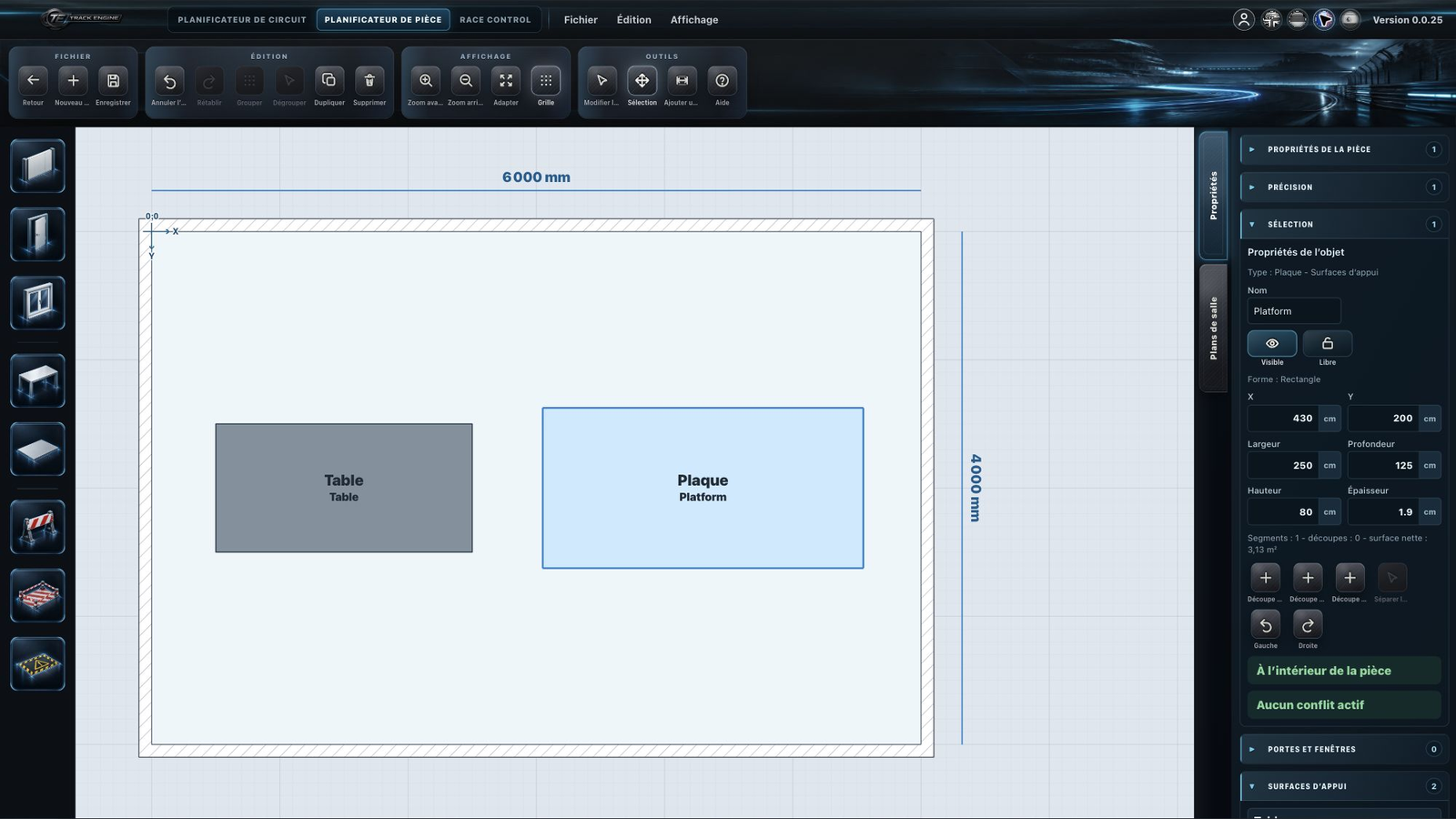

5. Sélectionne la surface. Lis à droite ses dimensions et sa surface nette.
6. Choisis « Enregistrer le plan de salle ».

Ta table ou ta plaque apparaît à l’endroit choisi.

Si cela ne fonctionne pas

Si l’objet suit encore le pointeur, clique dans la salle pour le placer. Si tu ne peux pas le déplacer, vérifie qu’il n’est pas verrouillé.

Table ou plaque ?

Une Table représente ton meuble. Une Plaque est une surface de support plane et indépendante, par exemple une planche sur une table, des tréteaux ou une autre structure de soutien. Dessine-les séparément et donne à chacune ses dimensions.

Table

Insérer ici

Plateforme

Insérer ici

Choisir la forme

À la création, choisis « Rectangle », « Forme en L », « Forme en U » ou « Polygone ». Pour les formes en L et en U, saisis aussi les dimensions de la découpe. Pour « Polygone », choisis le nombre de sommets, puis dessine la surface dans la salle.

« Rotation » tourne une forme prédéfinie. La hauteur et l’épaisseur décrivent ton support réel.

Vérifier la surface utilisable

Sélectionne une surface pour voir sa surface nette. Les découpes sont déduites de la surface totale. En unités métriques, elle est affichée en mètres carrés.

Par exemple, une plaque rectangulaire de 200 × 100 cm sans découpe a une surface de 2 m².

Disposer plusieurs supports

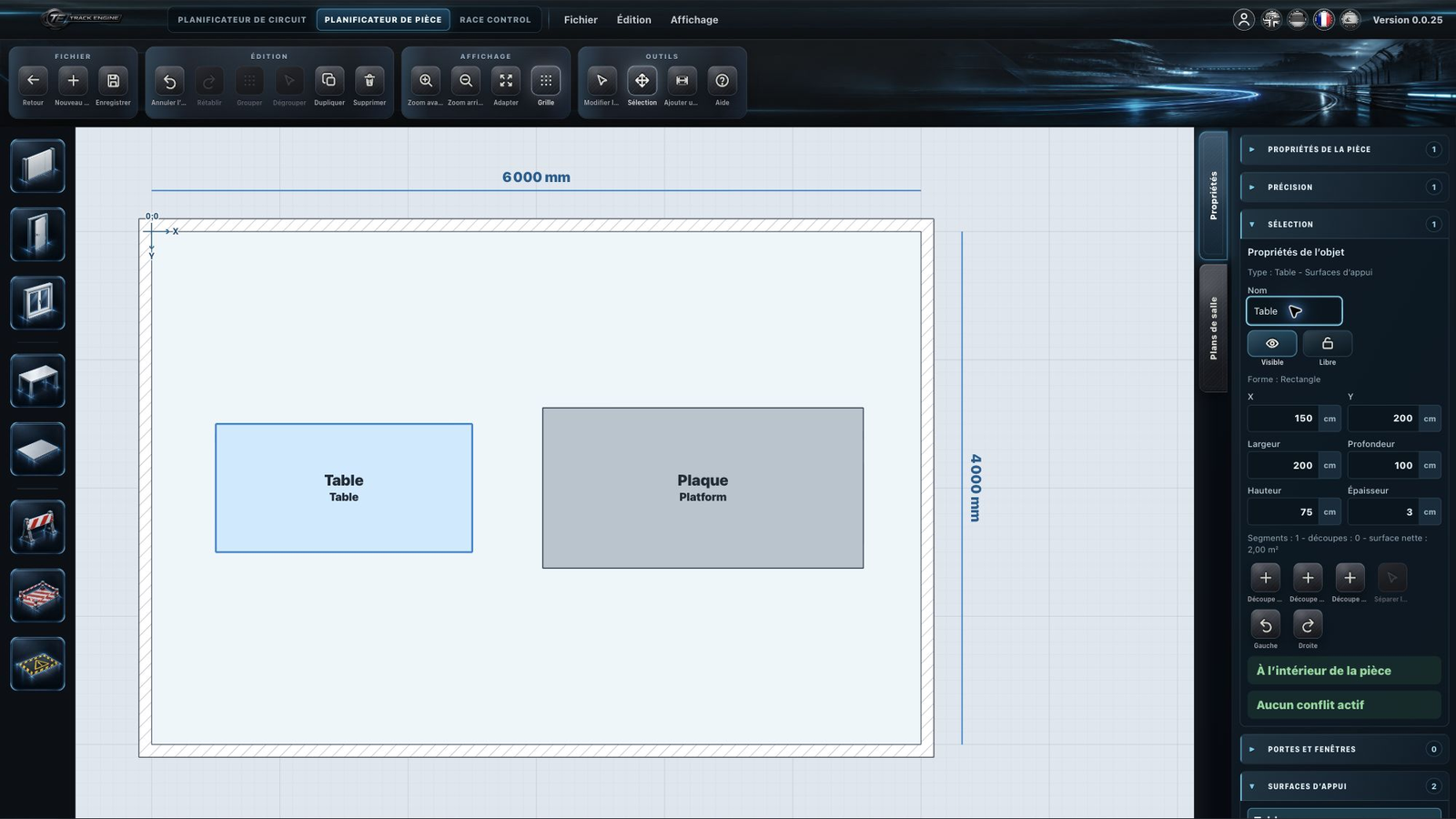

Dessine les tables ou les plaques avec leurs dimensions réelles. Place-les comme elles le seront dans la salle. Sélectionne une surface pour ajuster plus précisément sa position et les dimensions disponibles à droite.

La surface ne suffit pas

Une plaque longue et étroite peut avoir la même surface qu’une plaque carrée. Ton circuit ne tient pas forcément sur les deux. Compare aussi largeur, profondeur et contour avec ton tracé.

Laisse libres les découpes des formes en L et en U. Verrouille les supports terminés pour éviter de les déplacer par erreur. Ajoute les vrais obstacles et zones restreintes, par exemple un passage qui doit rester accessible.

Voir De la salle au circuit pour afficher salle et circuit ensemble. Ton plan est enregistré dans ce navigateur ; voir Premier plan de salle.
