Premier espace

Créer ton premier plan de salle

Le Planificateur de pièce te permet de dessiner la salle où tu installeras ton circuit. Prépare les mesures de largeur et de profondeur.

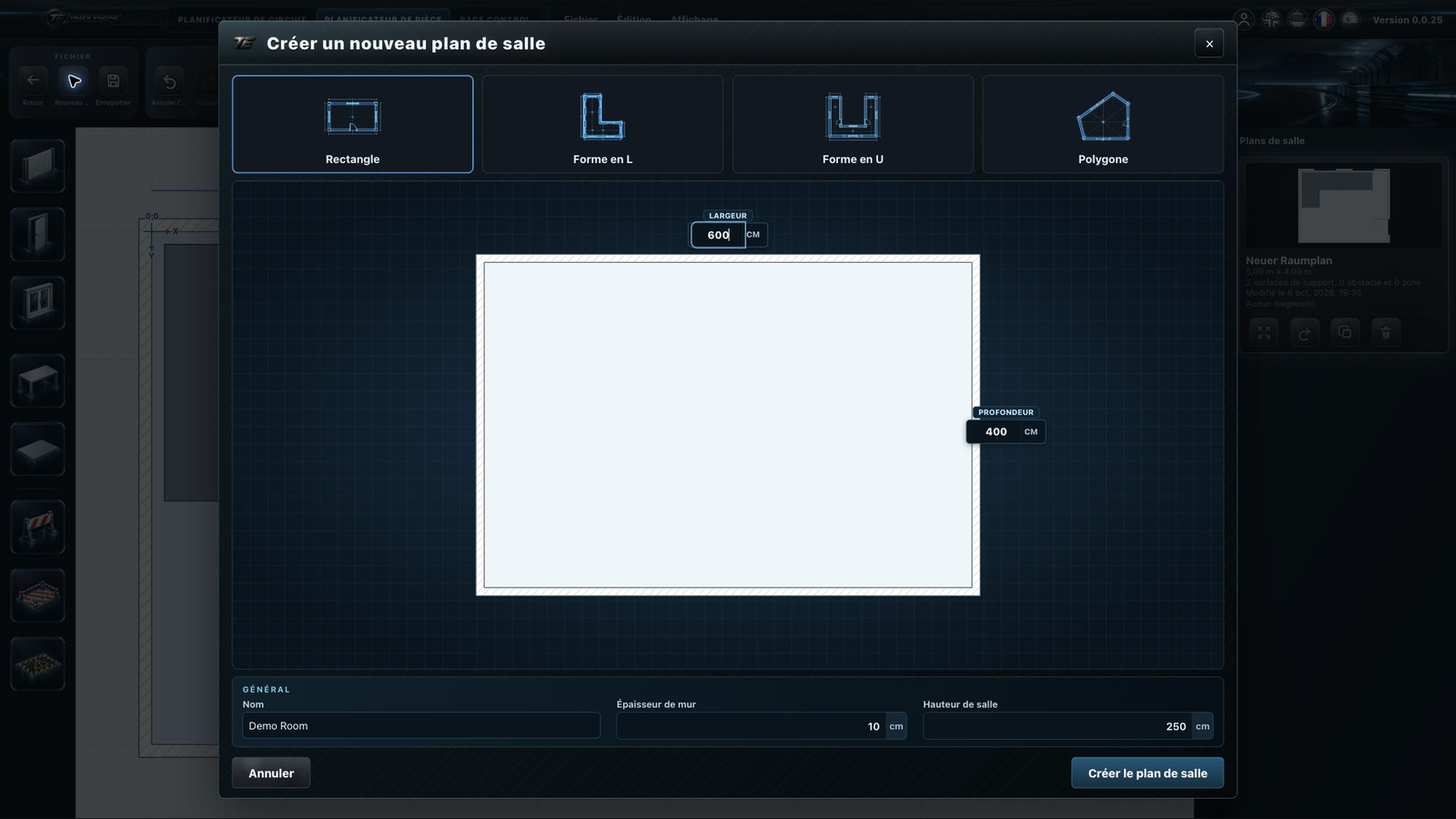

1. Ouvre « Planificateur de pièce » et choisis « Nouveau plan de salle ».
2. Donne un nom au plan, par exemple « Salle de loisirs ».
3. Choisis la forme de la salle. Pour une pièce simple, prends « Rectangle ».
4. Saisis les dimensions dans l’unité indiquée. Regarde l’aperçu.
5. Clique sur « Créer le plan de salle ». Avec « Polygone », dessine ensuite le contour.
6. Une fois la salle terminée, choisis « Enregistrer le plan de salle ».

Le contour apparaît dans la zone de travail. Tu retrouves ton plan enregistré dans « Plans de salle ».

Nouveau plan

Créer ici

Si cela ne fonctionne pas

Si une dimension est refusée, vérifie sa valeur et l’unité indiquée. Si la salle n’est pas visible, choisis « Adapter la vue ».

Choisir la bonne forme

• Rectangle : pour une salle sans renfoncement.
• Forme en L : pour une salle dont un angle est en retrait.
• Forme en U : pour une salle avec un renfoncement entre deux branches.
• Polygone : pour dessiner toi-même le contour dans la zone de travail.

Pour les formes en L et en U, saisis aussi les dimensions du renfoncement. Compare l’aperçu à ta salle avant de créer le plan.

Reprendre les mesures de la salle

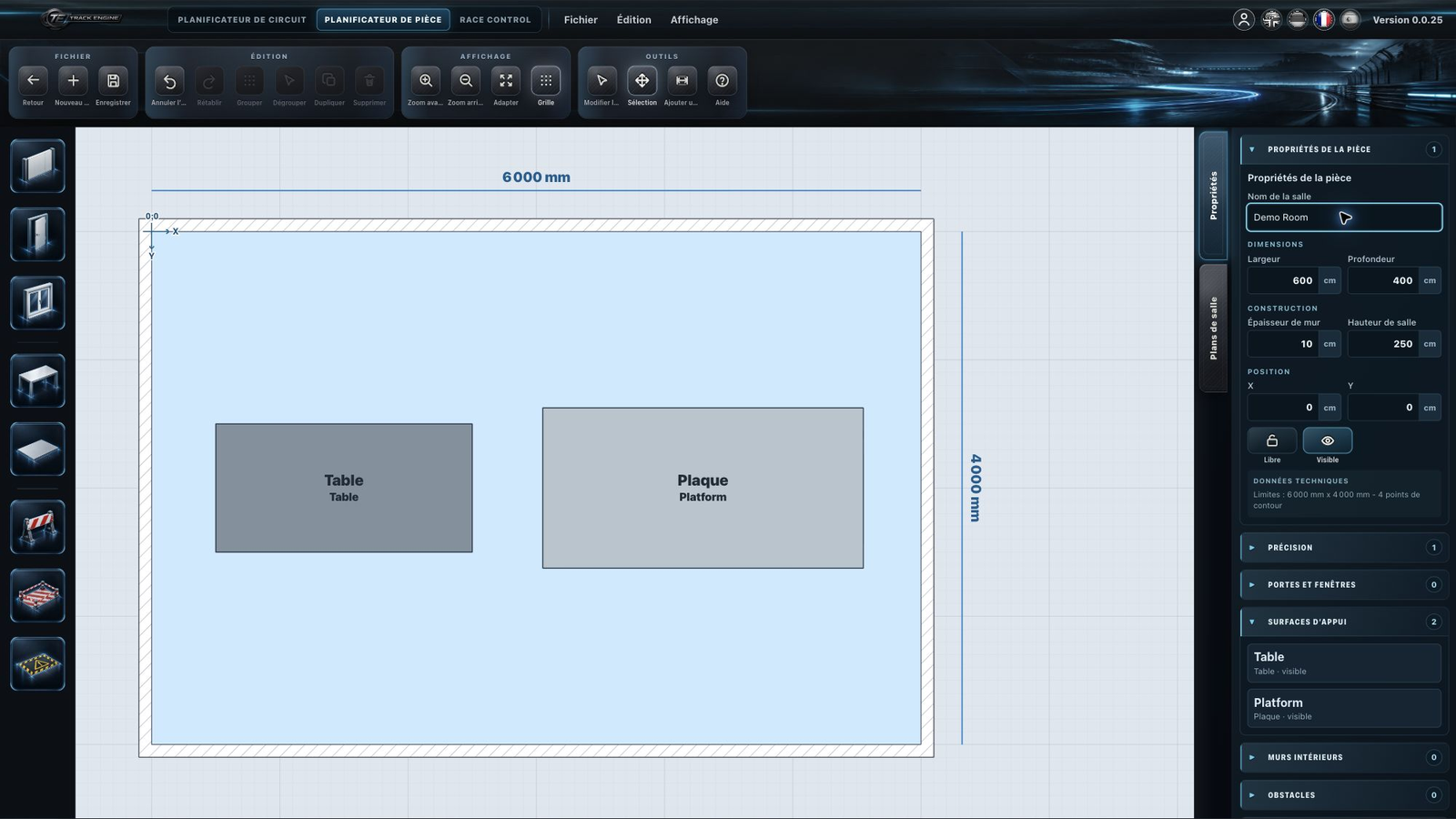

Pour une salle de 6 × 4 mètres, saisis 600 × 400 lorsque les champs sont en centimètres. En unités impériales, les longueurs sont saisies en pouces. Vérifie toujours l’unité à côté du champ.

Tu peux aussi saisir l’épaisseur des murs et la hauteur de la salle. L’épaisseur change le dessin des murs. Le plan montre la salle vue de dessus.

Tu peux ensuite ajouter des tables et des plaques ou des portes et des fenêtres.

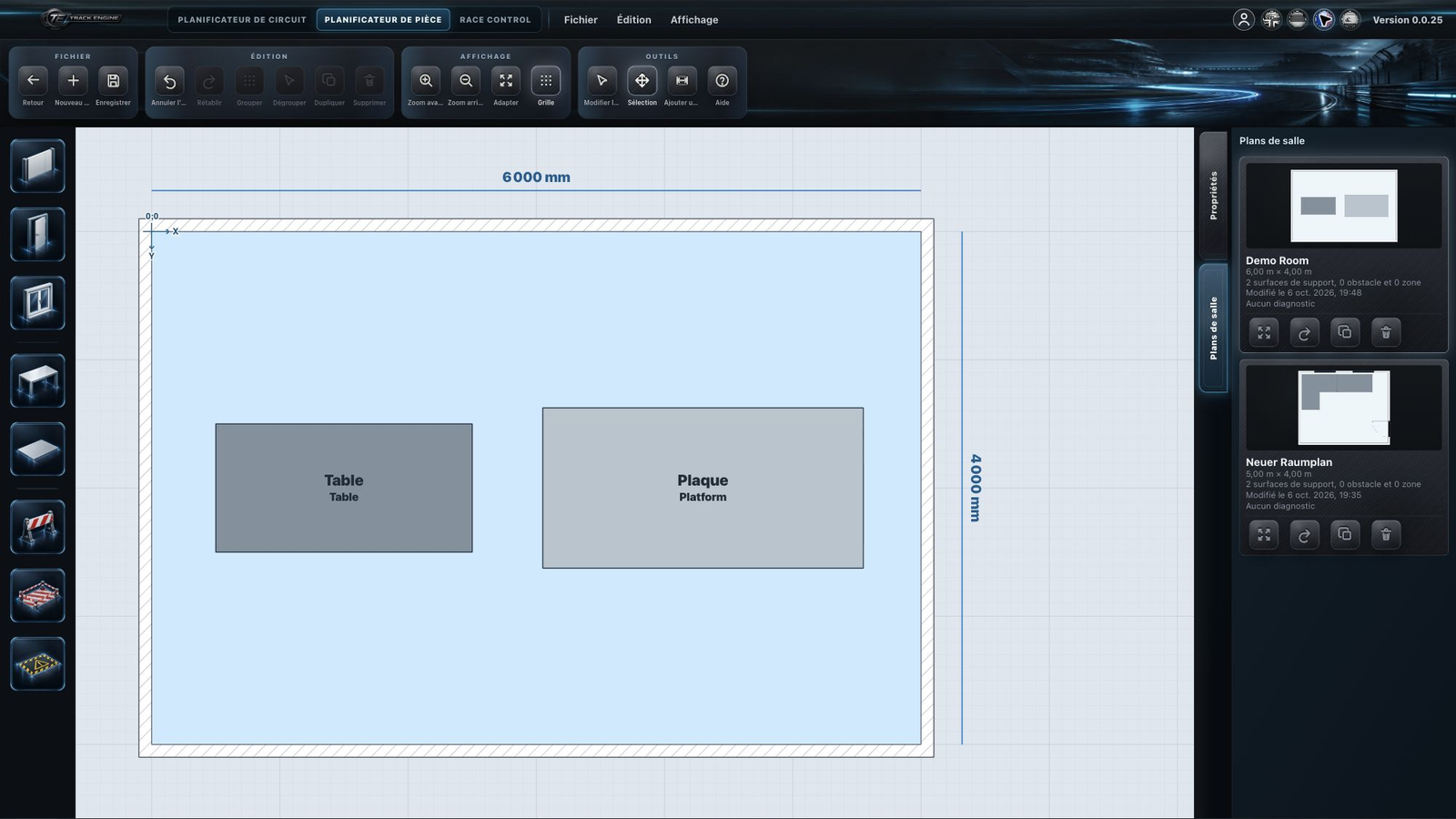

Rouvrir un plan enregistré

Ouvre « Plans de salle » et sélectionne ton plan pour le modifier. Enregistre tes changements avant de terminer.

Si un plan manque

Assure-toi d’abord d’utiliser le même navigateur sur le même appareil que lors de l’enregistrement. Certains navigateurs proposent des profils séparés, par exemple pour différentes personnes. Si tu en utilises, ouvre le profil dans lequel tu as enregistré le plan de salle. Un autre profil, une fenêtre privée ou un autre appareil ne reçoit pas automatiquement tes plans.

Utiliser la salle pour préparer ton circuit

Avec « Modifier le contour de la salle », ajuste le contour. Verrouille les objets bien placés pour éviter de les déplacer par erreur. Un objet masqué reste présent.

Voir De la salle au circuit pour utiliser le plan pendant la conception du circuit.
